فهم أنظمة الأنابيب ذات القطر الصغير ومتطلبات العزل الفريدة الخاصة بها
تُشكّل أنظمة الأنابيب ذات القطر الصغير، والتي يتراوح قطرها عادةً بين 15 و100 ملم، الشبكة الأساسية لخدمات المباني الحديثة. تنقل هذه الأنابيب الصغيرة المياه الساخنة والسوائل المبردة والمبردات في جميع أنحاء المباني السكنية والتجارية. وتُشكّل أبعادها الصغيرة تحديات حرارية خاصة تتطلب حلول عزل متخصصة.
تُؤدي نسبة مساحة السطح إلى الحجم في الأنابيب ذات الأقطار الصغيرة إلى فقدان حراري غير متناسب. فعلى عكس الأنابيب ذات الأقطار الأكبر، تفقد هذه الأنظمة الطاقة الحرارية بسرعة بسبب مساحة سطحها الكبيرة مقارنةً بحجم السائل. هذه الظاهرة، المعروفة بتضخيم معامل الفقد الحراري النوعي، تجعل العزل بالغ الأهمية للحفاظ على كفاءة النظام.
نقاط ضعف الجسور الحرارية في الأنابيب المدمجة
غالباً ما تعاني التركيبات ذات الأقطار الصغيرة من الجسور الحرارية عند نقاط التوصيل والأقواس والفتحات. تُؤدي هذه الانقطاعات في الغلاف الحراري إلى خلق مسارات مُفضلة لانتقال الحرارة. يجب على الفنيين المُختصين معالجة هذه الانقطاعات من خلال استراتيجيات عزل شاملة تُغطي كلاً من الأجزاء الخطية ونقاط التوصيل.
فوائد كفاءة الطاقة الناتجة عن العزل المناسب للثقوب الصغيرة
يُحقق استخدام العزل عالي الأداء في أنظمة الأنابيب ذات الأقطار الصغيرة وفورات ملحوظة في الطاقة عبر العديد من معايير التشغيل. ويؤدي انخفاض الموصلية الحرارية الناتج عن استخدام مواد عزل عالية الجودة إلى تقليل فقد الحرارة وتحسين كفاءة النظام.
تشير الدراسات إلى أن أنابيب القطر الصغير غير المعزولة يمكن أن تفقد ما يصل إلى 80٪ طاقة أكثر لكل متر مقارنة بأنظمة القطر الكبير المكافئة، مما يجعل الاستثمار في العزل أمرًا بالغ الأهمية للتحكم في تكاليف التشغيل.
حلول متطورة ذاتية الإغلاق لتحسين الأداء

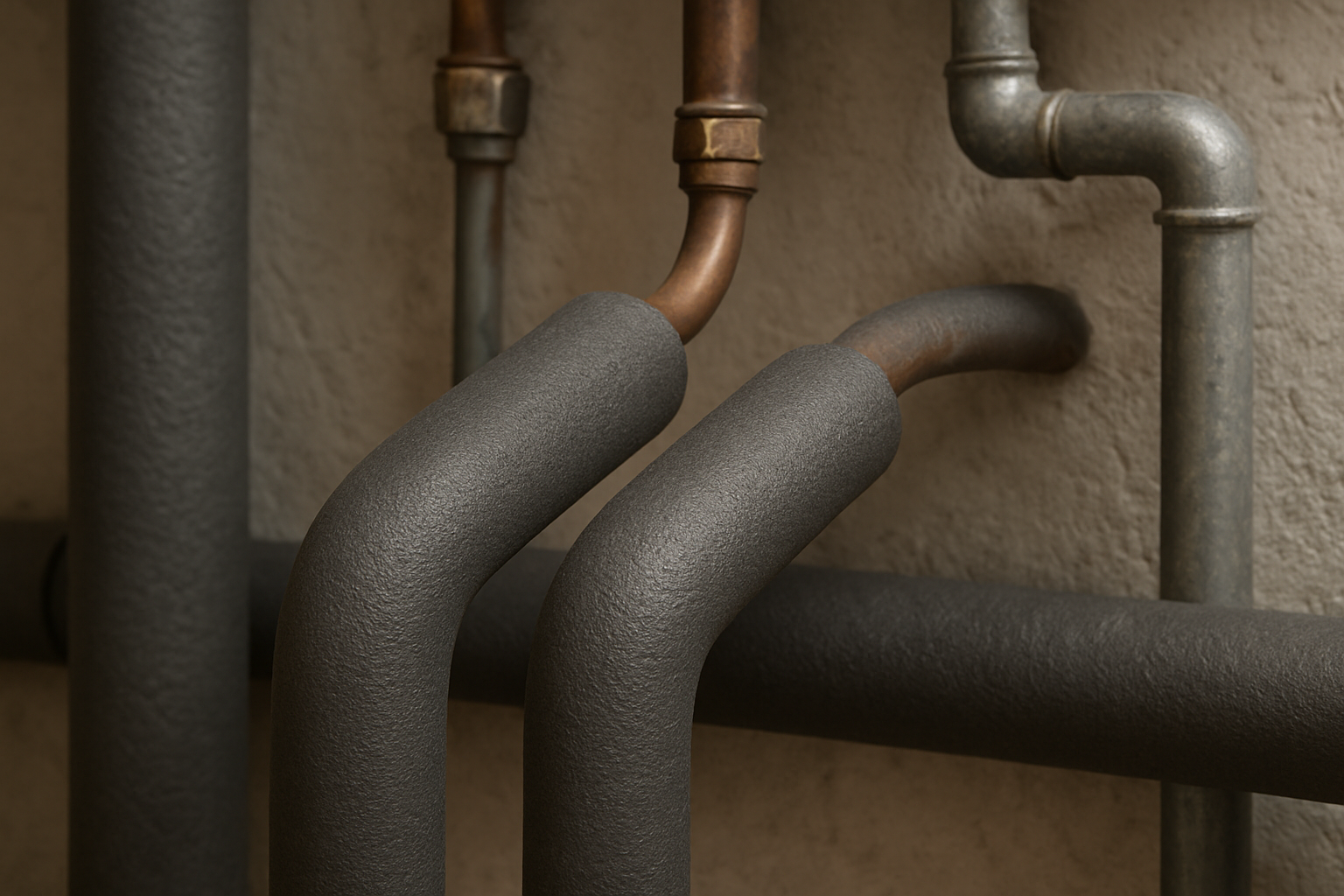

تتضمن تقنيات العزل الحديثة آليات إحكام مبتكرة تُغني عن تعقيدات التركيب التقليدية. ويُعدّ عازل الأنابيب المشقوقة مسبقًا ذاتي الإحكام K-FLEX ST SK مثالًا على هذا التطور، إذ يتميز بأنظمة شريط لاصق مدمجة تُشكّل حواجز حرارية متصلة دون الحاجة إلى مواد تثبيت إضافية.
يُعالج هذا الحل المطاطي المُسبق الشق التحدي الحاسم المتمثل في تحقيق أداء حراري متسق في التركيبات ذات الأقطار الصغيرة. تضمن آلية الإغلاق ذاتية اللصق تغطية محيطية كاملة مع تقليل وقت التركيب وتكاليف العمالة لمقاولي أنظمة التدفئة والتهوية وتكييف الهواء.
قياس تحسينات أداء الطاقة
يُحقق العزل الجيد للأنابيب ذات القطر الصغير عادةً تحسينات في الكفاءة الحرارية تتراوح بين 15 و30% في تطبيقات التدفئة، وبين 20 و40% في أنظمة التبريد. وتنتج هذه التحسينات عن انخفاض فاقد الطاقة في وضع الاستعداد، وتقليل عدد دورات تشغيل المضخات، وتحسين الحفاظ على درجة الحرارة في جميع أنحاء شبكات التوزيع.
| قطر الأنبوب | فقد الحرارة بدون عزل (واط/متر مربع) | فقد الحرارة المعزول (واط/متر) | نسبة توفير الطاقة (%) |
|---|---|---|---|
| 15 مم | 28.5 | 8.2 | 71% |
| 22 مم | 35.8 | 10.6 | 70% |
| 28 مم | 42.1 | 12.8 | 70% |
معايير اختيار المواد لتحقيق الأداء الأمثل
يتطلب اختيار مواد العزل المناسبة للتطبيقات ذات الأقطار الصغيرة دراسة متأنية للتوصيل الحراري، ومقاومة الرطوبة، وسهولة التركيب. توفر تركيبات المطاط المرن أداءً فائقًا لمعظم التطبيقات، إذ تجمع بين التوصيل الحراري المنخفض وخصائص منع تسرب البخار.
تمنع المواد ذات البنية الخلوية المغلقة تسرب الرطوبة الذي قد يؤثر سلبًا على الأداء الحراري بمرور الوقت. تحافظ هذه البنية الخلوية على قيم عزل ثابتة طوال فترة التشغيل، على عكس المواد الليفية التي قد تتدهور عند تعرضها للتكثيف أو الرطوبة.
الأداء في مواجهة الحرائق والامتثال للوائح التنظيمية
يجب على مهندسي خدمات المباني التأكد من أن مواد العزل تلبي معايير السلامة من الحرائق الصارمة، بما في ذلك تصنيفات BS 476 الجزء 6 والجزء 7. تحقق التركيبات المطاطية الحديثة تصنيفات مقاومة الحريق من الفئة O مع الحفاظ على أداء حراري ممتاز، مما يلبي متطلبات السلامة والكفاءة على حد سواء.
- الامتثال لمؤشر انتشار اللهب للمنشآت التجارية
- خصائص انبعاث الدخان التي تتوافق مع معايير نظام التهوية
- استقرار درجة الحرارة عبر نطاقات التشغيل
- التوافق الكيميائي مع سوائل النظام ومواد الأنابيب
أفضل ممارسات التركيب لتحقيق أقصى قدر من الكفاءة
تؤثر تقنيات التركيب الاحترافية بشكل كبير على الأداء الحراري طويل الأمد لأنظمة العزل ذات الأقطار الصغيرة. ويتطلب تحقيق حواجز حرارية متصلة عناية فائقة بالتفاصيل عند كل نقطة اتصال، واختراق، وتغيير اتجاه داخل شبكة الأنابيب.
تضمن المكونات المُشكّلة مسبقًا، مثل الوصلات الثلاثية والمرفقية والمخفضة، سماكة عزل ثابتة في جميع مسارات التوصيل المعقدة. وتُزيل هذه التركيبات المُصنّعة نقاط الضعف الحرارية التي تحدث عادةً عند قطع عزل الأنابيب القياسي في الموقع.
معالجة تحديات التثبيت الشائعة
غالباً ما تُعقّد قيود المساحة في غرف المعدات وفراغات الأسقف عملية تركيب العزل ذي الفتحات الصغيرة. ويتعين على المقاولين الموازنة بين متطلبات سهولة الوصول وأهداف استمرارية العزل الحراري، مما يستلزم أحياناً استخدام أقسام عزل قابلة للإزالة لتسهيل الصيانة.
تُصبح سلامة حاجز البخار بالغة الأهمية في تطبيقات التبريد، حيث يُمكن أن يُؤثر تكوّن التكثيف سلبًا على أداء العزل. يستخدم الفنيون المتخصصون أشرطة ومواد مانعة للتسرب خاصة لإحكام إغلاق الوصلات والحفاظ على الحماية المستمرة من الرطوبة.
مراقبة الأداء والصيانة على المدى الطويل
يُمكّن وضع معايير الأداء مديري المرافق من قياس فعالية أنظمة العزل بمرور الوقت. وتُساعد عمليات المسح الحراري المنتظمة على تحديد الأجزاء المتضررة أو عيوب التركيب التي قد تُؤثر سلبًا على كفاءة الطاقة.
ينبغي أن تتضمن برامج الصيانة التنبؤية تقييمات لحالة العزل إلى جانب عمليات فحص المعدات الميكانيكية. ويساهم الكشف المبكر عن تسرب الرطوبة أو التلف المادي أو مشاكل الجسور الحرارية في منع التدهور التدريجي في الكفاءة.
ما هي العوامل الأكثر تأثيراً على عمر العزل ذي الفتحات الصغيرة؟
تُحدد ظروف التعرض البيئي وجودة التركيب واختيار المواد مجتمعةً عمر نظام العزل. ويمثل التعرض للأشعة فوق البنفسجية وتغيرات درجات الحرارة والأضرار الميكانيكية آليات التدهور الرئيسية التي تتطلب استراتيجيات إدارة استباقية.
تحافظ المواد المطاطية عالية الجودة عادةً على خصائص أدائها لمدة تتراوح بين 15 و20 عامًا عند تركيبها وحمايتها بشكل صحيح. ينبغي أن تركز جداول الفحص الدورية على المناطق عالية الخطورة، بما في ذلك الأجزاء الخارجية، وبيئات غرف المصانع، والمواقع المعرضة للاهتزازات التشغيلية.
تحليل التكلفة والعائد والعائد على الاستثمار
عادةً ما تحقق استثمارات عزل الأنابيب ذات القطر الصغير فترة استرداد تتراوح بين سنة وثلاث سنوات بفضل انخفاض استهلاك الطاقة وتحسين موثوقية النظام. ويجب أن تأخذ هذه الحسابات في الاعتبار تكاليف المواد، وأجور التركيب، ونفقات الطاقة المتجنبة طوال فترة خدمة العزل.
ينبغي أن تشمل التقييمات الاقتصادية الشاملة فوائد تشغيلية مثل تقليل متطلبات الصيانة، وإطالة عمر المعدات، وتحسين راحة الركاب. غالبًا ما تبرر هذه المزايا الثانوية استخدام مواد عزل عالية الجودة توفر أداءً فائقًا على المدى الطويل.
تساهم عوامل ارتفاع تكاليف الطاقة في تعزيز عائدات الاستثمار في العزل، لا سيما في التطبيقات التجارية والصناعية ذات أحمال التدفئة والتبريد الكبيرة. ويدرك مديرو المرافق ذوو الرؤية المستقبلية أن العزل يُعدّ بنية تحتية أساسية وليس مجرد حماية اختيارية للمعدات.
كيف تتم مقارنة كفاءة العزل في الأقطار الصغيرة عبر أنواع المباني المختلفة؟
تحقق التطبيقات السكنية عادةً وفورات في الطاقة تتراوح بين 20 و25% بفضل العزل المناسب للأنابيب الصغيرة، بينما قد تحقق المباني التجارية تحسينات تتراوح بين 30 و40% نتيجةً لجداول التشغيل الممتدة وفروق درجات الحرارة الأعلى. أما المنشآت الصناعية التي تستخدم أنظمة التدفئة أو التبريد، فغالباً ما تشهد مكاسب أكبر في الكفاءة.
لا يقتصر الأثر التراكمي لبرامج العزل الشاملة للأنابيب الصغيرة على توفير الطاقة الفوري فحسب، بل يشمل أيضًا خفض البصمة الكربونية وتحسين الامتثال للوائح. يدمج مهندسو خدمات المباني ذوو الرؤية المستقبلية هذه الاعتبارات في استراتيجيات استدامة شاملة تُهيئ المنشآت لمعايير الأداء المستقبلية.
